Qualification de Bags

Contrôle de Poches et Bags

Besoin client

Valider le bon fonctionnement du moyen de contrôle de Bags, à savoir un Sartocheck 4.

Pour ce faire, le Client souhaite équiper ses Bags de plusieurs trous de référence identiques. Cependant, la réalisation de ces trous comporte un facteur aléatoire vue la nature du matériau des Bags ainsi que leur comportement sous pression.

Spécifications

Le diamètre de fuite souhaité s’étend de 100µm à 1 000µm.

Solution

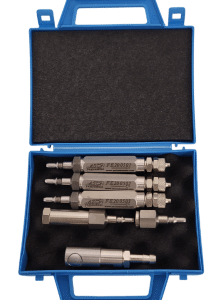

Fourniture du ASC PQ KIT avec 5 Fuites Etalon de 100µm, 200µm, 400µm et 700µm, 1 000µm et 1 bouchon.

Les trous sont réalisés dans des pastilles en acier inoxydable permettant de garantir un haut niveau de précision et un comportement répétable.

Les pastilles sont intégrées dans ces corps métalliques protecteurs : les Fuites Etalon, permettant une manipulation aisée, une identification claire par numéro de série et une très grande fiabilité. Les Fuites Etalon sont délivrées avec un certificat précisant le diamètre et le débit à une pression donnée.

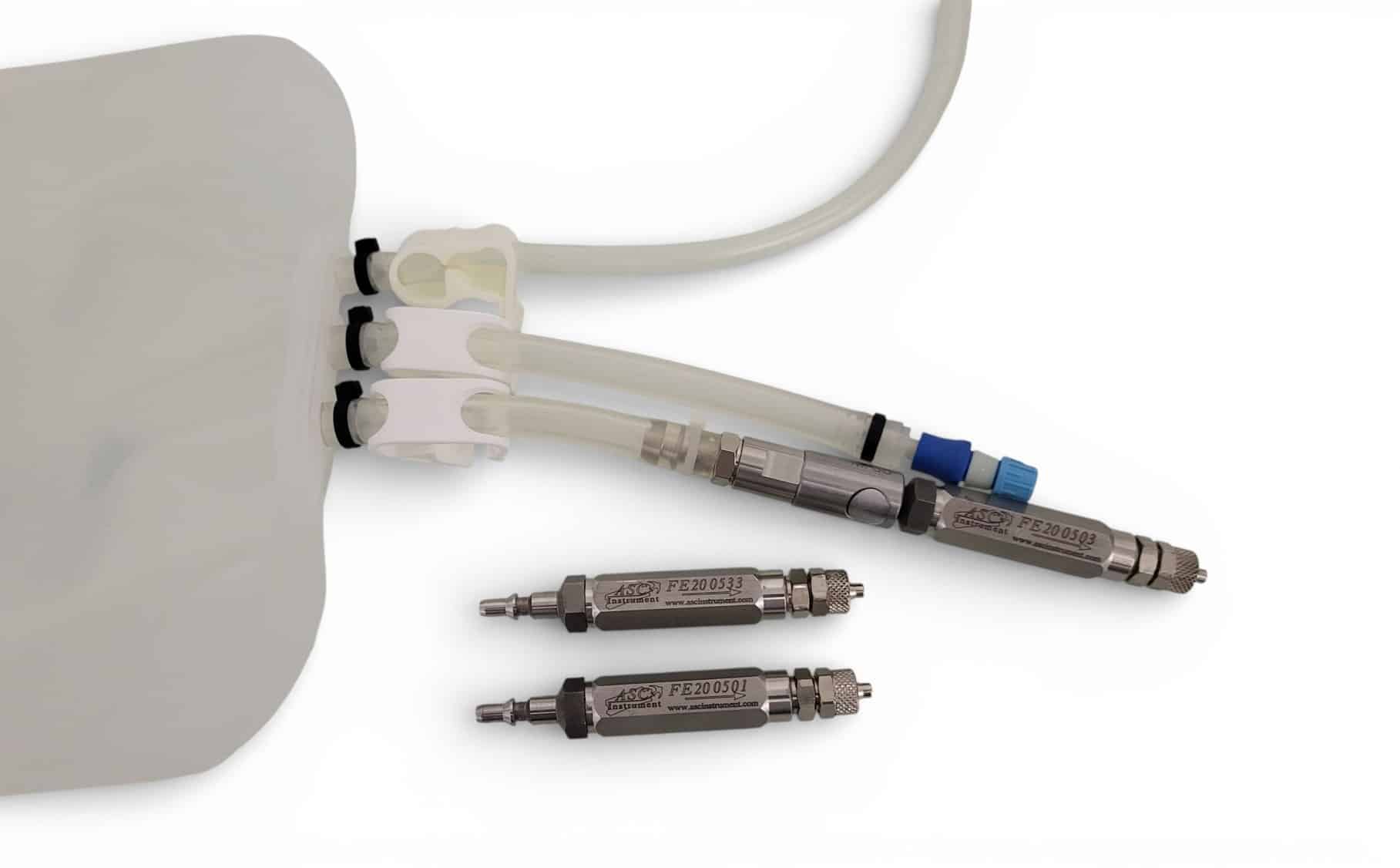

Un connecteur rapide haute étanchéité Staübli permet de connecter facilement les différentes Fuites Etalon.

Le bouchon fourni permet de valider l’étanchéité de la connexion du connecteur sur le Bag avant de connecter les Fuites Etalon.

Le facteur aléatoire mis de côté grâce à l’utilisation de l’ASC PQ KIT, la validation du moyen de contrôle est désormais possible.
